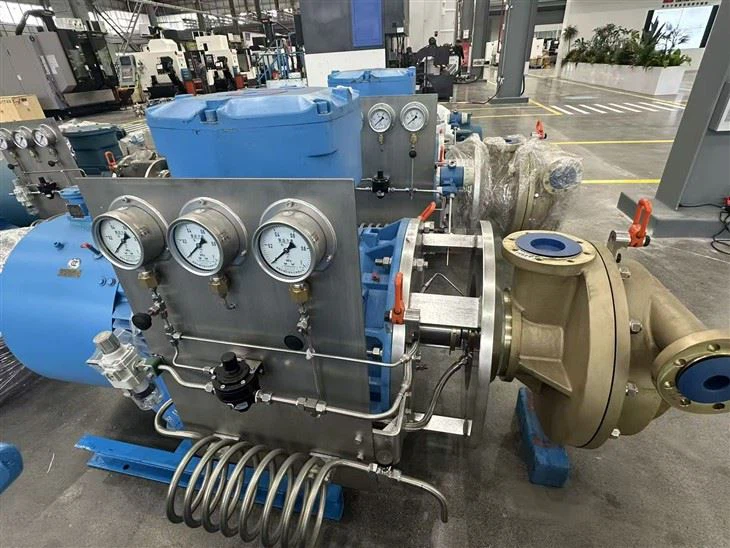

Vysokovýkonné labyrintové uzavreté kryogénne odstredivé čerpadlo

Základné vlastnosti a technické výhody

1. Pokročilá technológia labyrintového tesnenia

Čerpadlo je vybavené-precíznym systémom labyrintového tesnenia, čo je hlavná výhoda, ktorá ho odlišuje od tradičných kryogénnych čerpadiel. Labyrintové tesnenie pozostáva z viacerých striedajúcich sa stacionárnych a rotujúcich zubov, ktoré tvoria sériu prstencových medzier, ktoré vytvárajú kľukatú dráhu toku pre kryogénne médium. Táto štruktúra účinne blokuje únik kryogénnej kvapaliny a jej pár, čím sa dosahuje vynikajúci tesniaci výkon bez priameho kontaktu medzi komponentmi tesnenia. Na rozdiel od mechanických upchávok nemá labyrintové tesnenie žiadne opotrebiteľné časti, čo zaisťuje dlhodobú-stabilnú prevádzku so životnosťou predĺženou o 30 % v porovnaní s bežnými utesnenými čerpadlami a výrazne znižuje frekvenciu údržby a náklady.

2. Vynikajúca kryogénna odolnosť

Čerpadlo je navrhnuté tak, aby sa prispôsobilo pracovným podmienkam pri ultra{0}}nízkej teplote a udržiava stabilný výkon v teplotnom rozsahu -196 stupňov až -50 stupňov bez krehkého lomu, deformácie alebo zníženia výkonu. Kľúčové komponenty, ako je telo čerpadla, obežné koleso a hriadeľ, sú vyrobené z vysoko-kvalitných kryogénnych{11}} materiálov: austenitická nehrdzavejúca oceľ (304L/316L) pre telo čerpadla a obežné koleso, ktoré zaisťujú vynikajúcu húževnatosť a odolnosť proti korózii pri nízkych teplotách; martenzitická staršia oceľ (17-4PH) pre hriadeľ, hlboké chladenie na zvýšenie pevnosti pri nízkych{13}}teplotách a odolnosti proti opotrebovaniu. Hlava čerpadla je zabalená vo vysokovákuovom izolačnom plášti, aby sa minimalizovali straty chladu, čím sa zabezpečuje konzistentná prevádzka aj v dlhodobom prostredí s nízkou teplotou.

3. Bezpečnostný dizajn-odolný proti výbuchu

V súlade s medzinárodnými-štandardmi na ochranu proti výbuchu (ATEX, IECEx) sú motor a elektrické komponenty pumpy v konfigurácii-odolnej proti výbuchu, aby sa eliminovali potenciálne zdroje vznietenia vo výbušnom prostredí. Hermeticky uzavretý kryt motora v kombinácii s labyrintovým tesnením zabraňujúcim úniku účinne zabraňuje prenikaniu horľavých kryogénnych výparov do motora, čím zaisťuje bezpečnú prevádzku v drsnom prostredí, kde sa vyskytujú horľavé a výbušné médiá. Tento dizajn dvojitej bezpečnostnej ochrany výrazne znižuje riziko úniku, požiarov a výbuchov.

4. Vysoká účinnosť a stabilná prevádzka

Vďaka optimalizovanému hydraulickému dizajnu a nízko{0}}dynamickému{1}}asymetrickému obežnému kolesu dosahuje čerpadlo vysoké prietoky a dopravnú výšku a zároveň znižuje spotrebu energie o 15-25 % v porovnaní s tradičnými kryogénnymi čerpadlami. Bezkontaktný dizajn labyrintového tesnenia -minimalizuje trenie a straty energie, čím ďalej zvyšuje prevádzkovú efektivitu. Optimalizovaná konštrukcia čerpadla znižuje pulzáciu výstupného tlaku, zaisťuje stabilné zaťaženie motora, nízku hlučnosť (menej alebo rovnajúcu sa 75 dB) a nízke vibrácie, čo je vhodné pre dlhodobú nepretržitú prevádzku v priemyselných scenároch.

Aplikácia

Priemysel LNG: terminály LNG, splyňovacie stanice, čerpacie stanice a systémy prepravy

Priemysel vzduchovej separácie: Prenos tekutého dusíka, tekutého kyslíka a tekutého argónu v závodoch na separáciu vzduchu

Petrochemický priemysel: Nízkoteplotné{0}}reakčné systémy, kryogénne skladovanie a manipulácia s kryogénnym médiom pri spracovaní

Vodíkový energetický priemysel: Prenos kvapalného vodíka v hydrogenačných staniciach a skladovacích a prepravných systémoch

Iné odvetvia: priemyselné spracovanie plynu, nízkoteplotné{0}}laboratóriá a kryogénne chladiace systémy
